Фитинги для компрессионных трубок из нержавеющей стали

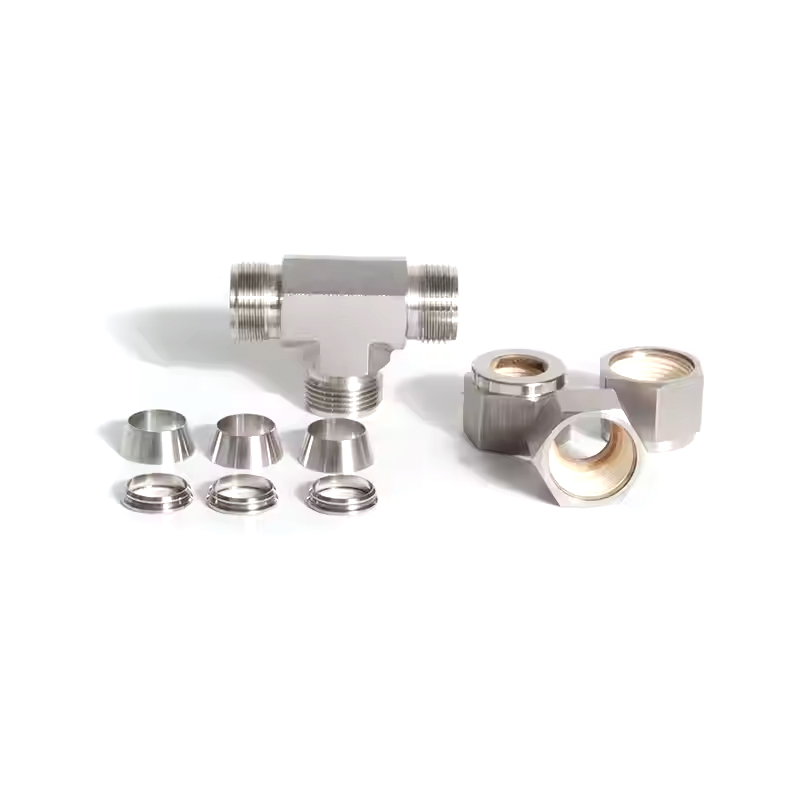

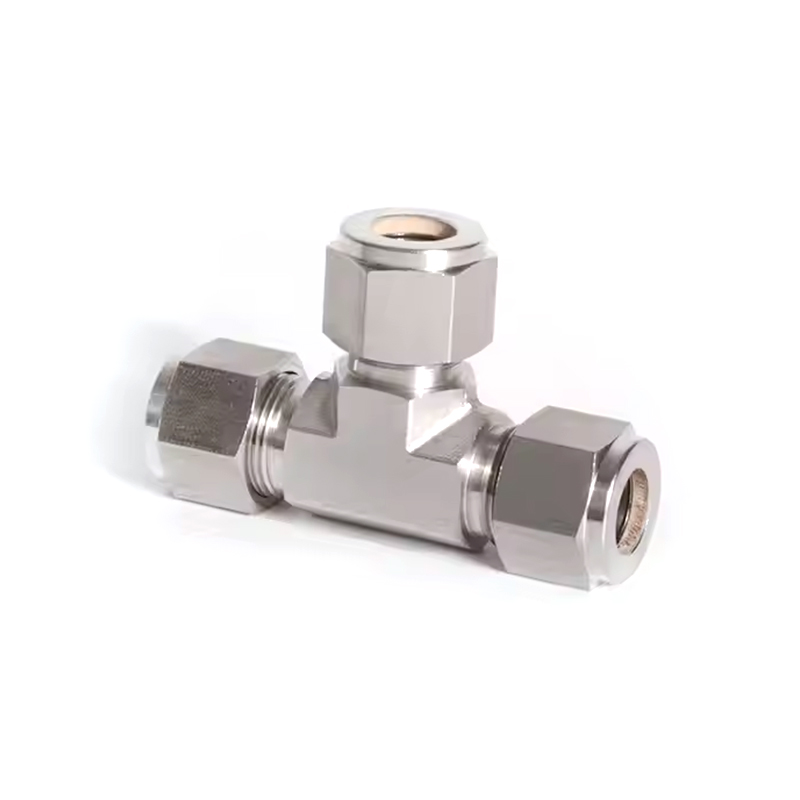

Компрессионные трубные фитинги с тройником из нержавеющей стали соединяют три трубы в одном соединении, позволяя перенаправлять поток жидкости или газа. Тройники необходимы во многих системах, таких как системы водоснабжения, химические реакторы и газопроводы, где необходимо разделить поток или создать соединения в нескольких направлениях. Конструкция тройника гарантирует, что поток жидкости остается сбалансированным и система сохраняет целостность под давлением. Этот фитинг имеет внешний диаметр (НД) от 1/16 дюйма до 1 дюйма (от 3 мм до 25 мм), что является универсальным и подходит для малых и больших систем. Широкий диапазон размеров совместим с трубами различных размеров, что позволяет легко интегрировать фитинг в различные системы подачи жидкости или газа. Он рассчитан на рабочее давление до 6000 фунтов на квадратный дюйм. Даже под сильным давлением фитинг сохраняет целостность и герметичность, обеспечивая безопасную и эффективную работу. Номинальное давление высокого давления также позволяет использовать его в гидравлических системах и системах очистки под высоким давлением.

Свяжитесь с нами

ПРЕДВАРИТЕЛЬНОV: Фитинги для компрессионных трубок с поперечным соединением из нержавеющей стали СЛЕДУЮЩИЙ: Нет следующей статьи

Описать
Параметр

Описать

Техника: Кованый

Тип: Союз

Место происхождения: Цзянсу, Китай (материк)

Номер модели: Союзный фитинг

Название бренда: САМ-ЛОК

Соединение: двойной наконечник

Форма: Тройник

Код головы: Шестиугольник

Размер ОД: 1/16"-1", 3мм-25мм

Рабочее давление: до 6000psi

Среда: вода, масло, газ, кислота, основание и так далее.

Специальная обработка: обработка твердости наконечника

Ореховая обработка: посажено серебро

Обработка трубки: полностью отожженная

Внутренний конус: обработка зеркальной полировки

Рабочая температура: от -20 до 200 градусов Цельсия

Параметр

Т-образная трубка О.Д. (в.)	Базовый Заказ Номер	Размер, дюйм. (мм)
Т-образная трубка О.Д. (в.)	Базовый Заказ Номер	L	C	D	F	E
1/16	УТ-ФТ1	0,70(17,8)	0,34(8,6)	0,31(7,9)	0,37(9,5)	0,05(1,3)
1/8	-УТ-ФТ2	0,96(24,4)	0,50(12,7)	0,44(11,1)	0,37(9,5)	0,09(2,3)
16 марта	-УТ-ФТ3	0,96(24,4)	0,54(13,7)	0,50(12,7)	0,44(11,1)	0,12(3,0)
1/4	-UT-FT4	1,06(26,9)	0,60(15,2)	0,56(14,3)	0,50(12,7)	0,19(4,8)
16 мая	-UT-FT5	1,17(29,7)	0,64(16,2)	0,63(15,9)	0,63(15,9)	0,25(6,4)
3/8	-UT-FT6	1,20(30,5)	0,66(16,8)	0,69(17,5)	0,63(15,9)	0,28(7,1)
1/2	-UT-FT8	1,42 (36,1)	0,90(22,9)	0,87(22,2)	0,81(20,6)	0,41(10,4)
5/8	-UT-FT10	1,53(38,9)	0,96(24,4)	1,00(25,4)	1,00(25,4)	0,50(12,7)
3/4	-UT-FT12	1,57(39,9)	0,96(24,4)	1,13(28,6)	1,06(27,0)	0,62(15,7)
7/8	-UT-FT14	1,76(44,7)	1,02(25,9)	1,25(31,8)	1,37(34,9)	0,72(18,3)
1	-UT-FT16	1,93 (49,0)	1,23(31,2)	1,50(38,1)	1,37(34,9)	0,88(22,4)
11/8	-UT-FT18	2,17(55,1)	1,23(31,2)	1,81 (46,0)	1,69(42,9)	0,97(24,6)
11/4	-УТ-ФТ20	2,62(66,5)	1,62(41,1)	1,87(47,6)	1,69(42,9)	1,09(27,7)
11/2	-УТ-ФТ24	3,07(78,0)	1,97(50,0)	2,25(57,2)	2,00(50,8)	1,34 (34,0)

Т-образная трубка О.Д. (мм)	Базовый Заказ Номер	Размер, мм(дюйм)
Т-образная трубка О.Д. (мм)	Базовый Заказ Номер	L	C	D	F	E
2	-УТ-МТ2	22,3(0,88)	12,9(0,51)	12,0(0,47)	9,5(0,37)	1,7(0,07)
3	-УТ-МТ3	22,3(088)	12,9(0,51)	12,0(0,47)	9,5(0,37)	2,4(0,09)
4	-УТ-МТ4	25,4(1,00)	13,7(0,54)	12,0(0,47)	12,7(0,50)	2,4(0,09)
6	-УТ-МТ6	27,0(1,06)	15,3(0,60)	14,0(0,55)	12,7(0,50)	4,8(0,19)
8	-УТ-МТ8	29,9(1,18)	16,2(0,64)	16,0(0,63)	15,9(0,63)	6,4(0,25)
10	-УТ-МТ10	31,5(1,24)	17,2(0,68)	19,0(0,75)	17,5(0,69)	7,9(0,31)
12	-УТ-МТ12	36,0(1,42)	22,8(0,90)	22,0(0,87)	20,6(0,81)	9,5(0,37)
14	-УТ-МТ14	38,8(1,53)	24,4(096)	25,0(098)	25,4(1,00)	11,1(0,44)
15	-УТ-МТ15	38,8(1,53)	24,4(096)	25,0(0,98)	25,4(1,00)	11,9(0,47)
16	-УТ-МТ16	38,8(1,53)	24,4(096)	25,0(098)	25,4(1,00)	12,7(0,50)
18	-УТ-МТ18	38,8(1,53)	24,4(0,96)	30,0(1,18)	27,0(1,06)	15,1(0,59)
20	-УТ-МТ20	44,6(1,76)	26,0(1,02)	32,0(1,26)	34,9(1,37)	15,9(0,63)
22	-УТ-МТ22	44,6(1,76)	26,0(1,02)	32,0(1,26)	34,9(1,37)	18,3(0,72)
25	-УТ-МТ25	49,1(1,93)	31,3(1,23)	38,0(1,50)	34,9(1,37)	21,8(0,86)
28	-УТ-МТ28	64,0(2,52)	36,6(1,44)	46,0(1,81)	42,9(1,69)	21,8(086)
30	-УТ-МТ30	69,9(2,75)	39,6(1,56)	50,0(1,97)	42,9(1,69)	26,2(1,03)
32	-УТ-МТ32	72,3(2,85)	42,0(1,65)	50,0(1,97)	42,9(1,69)	28,6(1,13)
38	-УТ-МТ38	84,0(3,31)	49,4(1,94)	60,0(2,36)	50,8(2,00)	33,7(1,33)
