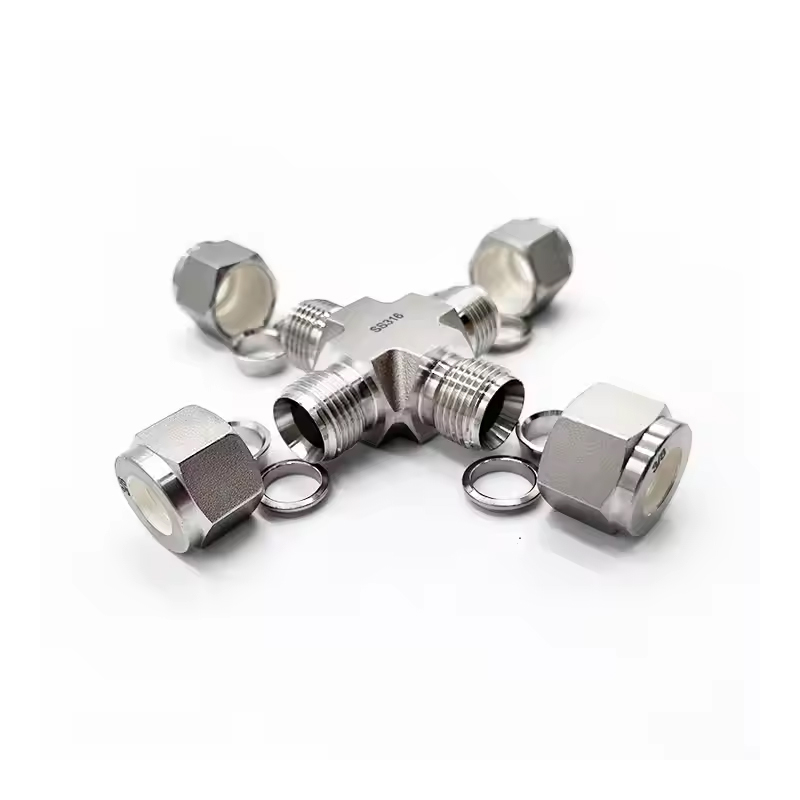

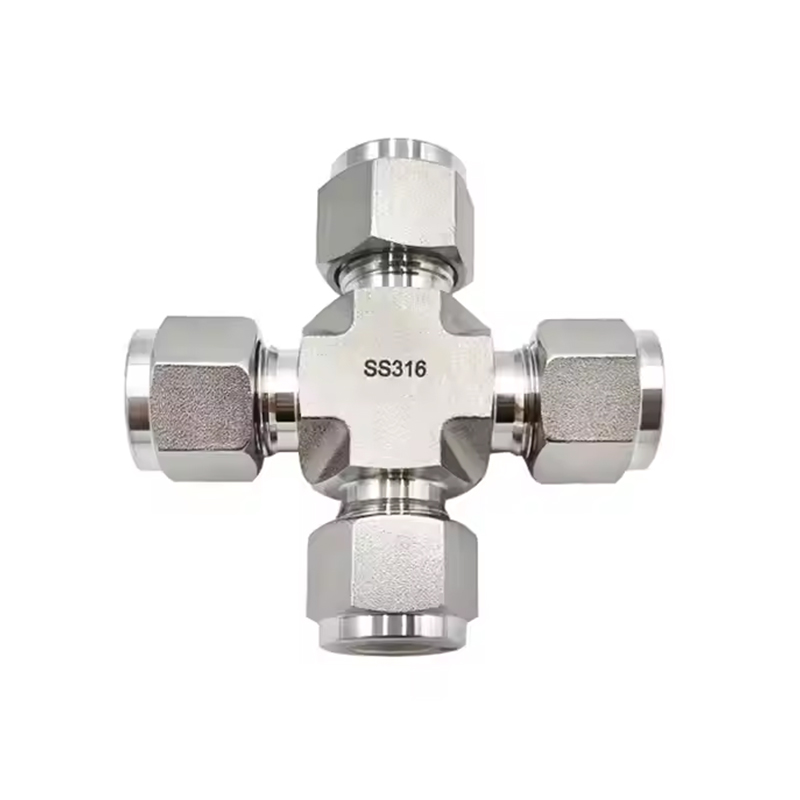

Фитинги для компрессионных трубок с поперечным соединением из нержавеющей стали

Компрессионный трубный фитинг с поперечным соединением из нержавеющей стали представляет собой высокопроизводительный трубный фитинг, изготовленный по технологии точной ковки. Он предназначен для требовательных промышленных жидкостей, газа, химических сред и других трубопроводных систем. Этот трубный фитинг обладает превосходными герметизирующими характеристиками и устойчивостью к высокому давлению, подходит для различных суровых условий эксплуатации. Он производится по технологии ковки, которая позволяет эффективно повысить прочность, твердость и долговечность трубопроводной арматуры. По сравнению с процессом литья внутренняя структура кованых фитингов для труб более плотная и может лучше противостоять влиянию внешних факторов, таких как механические удары, вибрация, усталость и т. д. Крестовая конструкция фитингов позволяет формировать несколько точек соединения в трубопроводной системе. Крестообразный трубопроводный фитинг позволяет реализовать распределение жидкости в нескольких направлениях, упростить компоновку трубопровода, уменьшить количество трубопроводных фитингов, тем самым экономя пространство и снижая затраты.

Свяжитесь с нами

ПРЕДВАРИТЕЛЬНОV: Фитинги с двойной резьбой из нержавеющей стали СЛЕДУЮЩИЙ: Нет следующей статьи

Описать
Параметр

Описать

Техника: Кованый

Тип: Крест

Место происхождения: Цзянсу, Китай (материк)

Название бренда: САМ-ЛОК

Соединение: двойной наконечник

Код головы: Шестиугольник

Размер ОД: 1/16"-1", 3мм-25мм

Рабочее давление: до 6000psi

Среда: вода, масло, газ, кислота, основание и так далее.

Специальная обработка: обработка твердости наконечника

Ореховая обработка: посажено серебро

Обработка трубки: полностью отожженная

Внутренний конус: обработка зеркальной полировки

Рабочая температура: от -20 до 200 градусов Цельсия

Параметр

Т-образная трубка О.Д. (в.)	Базовый заказ Номер	Размер, дюймы (мм)
Т-образная трубка О.Д. (в.)	Базовый заказ Номер	L	C	D	F	E
1/8	-UC-FT2	0,88(22,4)	0,50(12,7)	0,44(11,1)	0,37(9,5)	0,09(2,3)
16 марта	-UC-FT3	0,96(24,4)	0,54(13,7)	0,50(12,7)	0,44(11,1)	0,12(3,0)
1/4	-UC-FT4	1,06(26,9)	0,60(15,2)	0,56(14,3)	0,50(12,7)	0,19(4,8)
16 мая	-UC-FT5	1,17(29,7)	0,64(16,2)	0,63(15,9)	0,63(15,9)	0,25(6,4)
3/8	-UC-FT6	1,20(30,5)	0,66(16,8)	0,69(17,5)	0,63(159)	0,28(7,1)
1/2	-UC-FT8	1,42 (36,1)	0,90(22,9)	0,69(17,5)	0,81(20,6)	0,41(10,4)
5/8	-UCFT10	1,43(36,3)	0,96(24,4)	1,00(25,4)	1,06(27,0)	0,50(12,7)
3/4	-UCFT12	1,57(39,9)	0,96(24,4)	1,13(28,6)	1,06(27,0)	0,62(15,7)
7/8	-UCFT14	1,76(44,7)	1,02(25,9)	1,25(31,8)	1,37(34,9)	0,72(18,3)
1	-UC-FT16	1,93 (49,0)	1,23(31,2)	1,50(38,1)	1,37(34,9)	0,88(22,4)

Т-образная трубка 0.Д. (мм)	Базовый заказ Номер	Размер, мм(дюйм)
Т-образная трубка 0.Д. (мм)	Базовый заказ Номер	L	C	D	F	E
3	-UC-MT3	22,3(0,88)	12,9(0,51)	12,0(0,47)	9,5(0,37)	2,4(0,09)
4	-UC-MT4	25,4(1,00)	13,7(0,54)	12,0(0,47)	12,7(0,50)	2,4(0,09)
6	-UC-MT6	27,0(1,06)	15,3(0,60)	14,0(0,55)	12,7(0,50)	4,8(0,19)
8	-UC-MT8	29,9(1,18)	16,2(0,64)	16,0(0,63)	15,9(0,63)	6,4(0,25)
10	-UC-MT10	33,5(1,32)	17,2(0,68)	19,0(0,75)	20,6(0,81)	7,9(0,31)
12	-UC-MT12	36,0(1,42)	22,8(0,90)	22,0(0,87)	20,6(0,81)	9,5(0,37)
16	-UC-MT16	3Z0(1,46)	24,4(0,96)	25,0(098)	23,8(0,94)	12,7(0,50)
18	-UC-MT18	38,3(1,51)	24,4(0,96)	30,0(1,18)	27,0(1,06)	15,1(0,59)
20	-UC-MT20	44,6(1,76)	26,0(1,02)	32,0(1,26)	34,9(1,37)	15,9(0,63)
22	-UC-MT22	44,7(1,76)	26,0(1,02)	32,0(1,26)	34,9(1,37)	18,3(0,72)
25	-UC-MT25	49,2(1,94)	31,3(1,23)	38,0(1,50)	34,9(1,37)	21,8(0,86)
