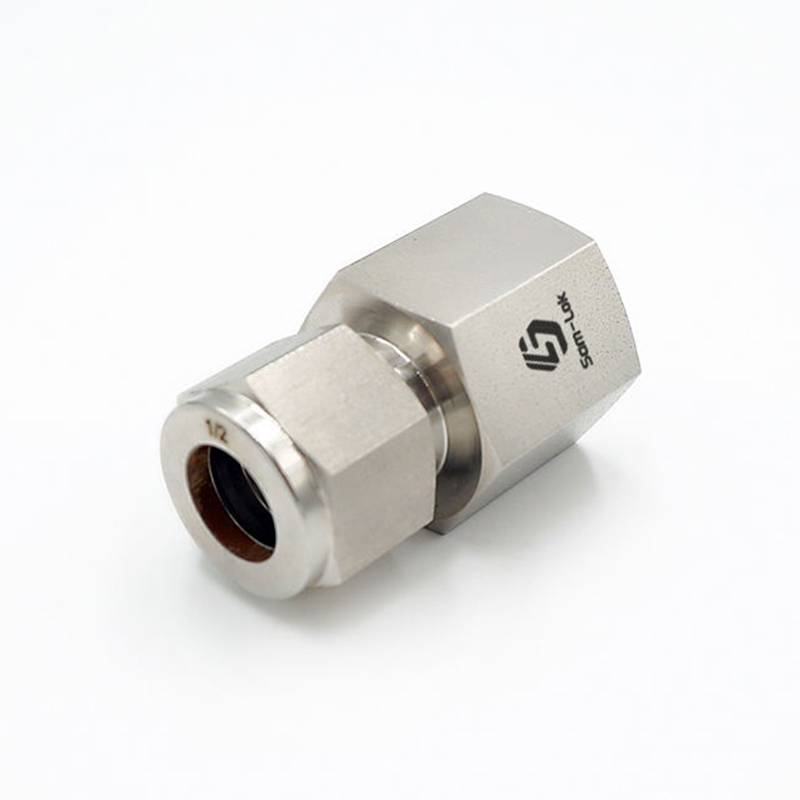

Внутренние фитинги с двойными наконечниками из нержавеющей стали

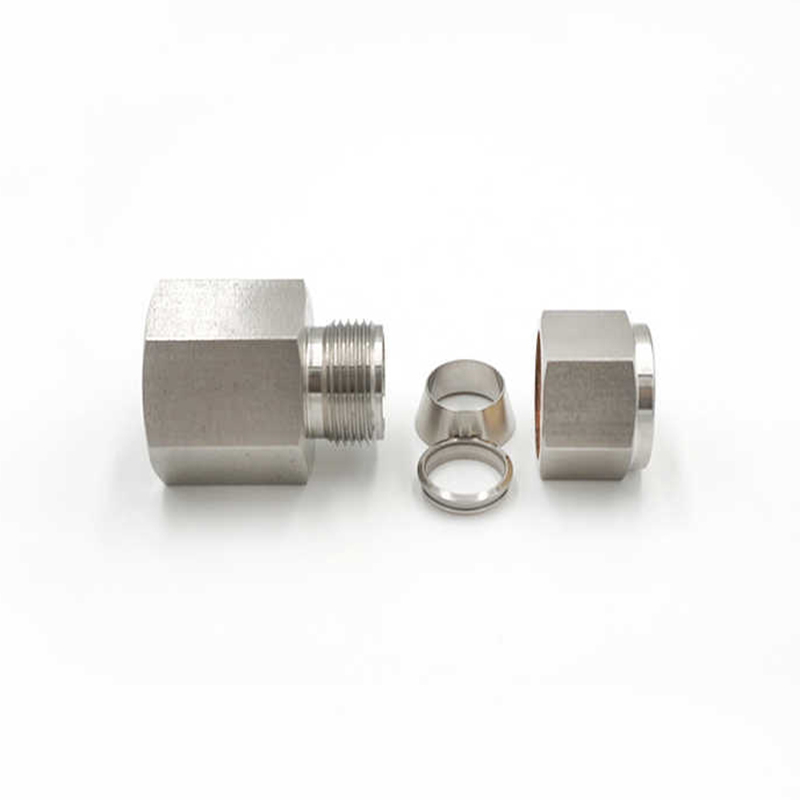

Фитинг с двойными наконечниками из нержавеющей стали с внутренней резьбой представляет собой высокопроизводительный, прецизионный компонент, предназначенный для надежных, герметичных соединений в гидравлических, пневматических и промышленных трубопроводных системах. Он использует тип соединения с двойным наконечником. Эта конструкция включает в себя две втулки (внешнюю и внутреннюю), которые при сжатии гайкой образуют плотное, герметичное уплотнение. Манжеты зажимают трубу с обеих сторон, обеспечивая надежность соединения даже при колебаниях давления и температуры. Внутренняя втулка обеспечивает первичное уплотнение и прижимает трубу к гайке, предотвращая утечку; внешняя втулка образует вторичное уплотнение и дополнительно укрепляет соединение, повышая общую прочность фитинга; конструкция этого соединителя с внутренней резьбой может быть легко интегрирована в системы, требующие компонентов с внутренней резьбой, что обеспечивает гибкость для различных размеров труб и стандартов резьбы. Внутренняя резьба обеспечивает эффективную сборку и разборку без ущерба для целостности уплотнения.

Свяжитесь с нами

ПРЕДВАРИТЕЛЬНОV: Фитинги для компрессионных трубок с наружной резьбой из нержавеющей стали СЛЕДУЮЩИЙ: Нет следующей статьи

Описать
Параметр

Описать

Материал: нержавеющая сталь

Техника: Кованая Марка: SAM-LOK Соединение: двойное обжимное кольцо и внутренняя резьба

Форма: Равная Тип резьбы: Unf, NPT, BSPT Код головки: Шестигранник

Размер ОД: 1/16"-1", 3мм-25мм

Структура: соединение, колено, тройник, крестовина, переборка, разъем типа «папа» или «мама».

Рабочее давление: 3000-6000 фунтов на квадратный дюйм

Среда: вода, масло, газ, кислота, основание и так далее.

Специальная обработка: обработка твердости наконечника

Ореховая обработка: посажено серебро

Обработка трубки: полностью отожженная

Внутренний конус: обработка зеркальной полировки

Рабочая температура: от -20 до 200 градусов Цельсия

Параметр

Т-образная трубка О.Д. (в.)	П-НПТ Размер	Базовый заказ Номер	Размер, дюйм (мм)
Т-образная трубка О.Д. (в.)	П-НПТ Размер	Базовый заказ Номер	L	B	C	E	D	F
1/16	1/16	-FC-FT1-FN1	0,93(23,6)	0,39(9,9)	0,34(8,6)	0,05(1,3)	0,31(7,9)	0,44(11,1)
1/16	1/8	ФК-ФТ1-ФН2	0,96(24,4)	0,41(10,4)	0,34(8,6)	0,05(1,3)	0,31(7,9)	0,56(14,3)
1/8	1/8	ФК-Ф12-ФН2	1,13(28,7)	0,41(10,4)	0,50(12,7)	0,09(2,3)	0,44(11,1)	0,56(14,3)
1/8	1/4	-FC-F12-FN4	1,32(33,5)	0,59(15,0)	0,50(12,7)	0,09(2,3)	0,44(11,1)	0,75(19,1)
16 марта	1/8	-FC-F13-FN2	1,17(29,7)	0,41(10,4)	0,54(13,7)	0,12(3,0)	0,50(12,7)	0,56(14,3)
1/4	1/8	FC-FT4-FN2	1,23(31,2)	0,41(10,4)	0,60(15,2)	0,19(4,8)	0,56(14,3)	0,56(14,3)
1/4	1/4	-FC-FT4-FN4	1,41(35,8)	0,59(15,0)	060(15,2)	0,19(4,8)	0,56(14,3)	0,75(19,1)
1/4	3/8	-FC-FT4-FN6	1,48(37,6)	0,59(15,0)	0,60(15,2)	0,19(4,8)	0,56(14,3)	0,87(22,2)
16 мая	1/8	FC-FT5-FN2	1,26(32,0)	0,41(10,4)	0,64(16,3)	16,3(6,4)	0,63(15,9)	0,56(14,3)
16 мая	1/4	-FC-FT5-FN4	1,45(36,8)	0,59(15,0)	0,64(16,3)	0,25(6,4)	0,63(15,9)	0,75(19,1)
3/8	1/8	-FC-F16-FN2	1,29(32,8)	0,41(10,4)	0,66(16,8)	0,28(7,1)	0,69(17,5)	0,63(15,9)
3/8	1/4	-FC-FT6-FN4	1,48(37,6)	0,59(15,0)	0,66(16,8)	0,28(7,1)	0,69(17,5)	0,75(19,1)
3/8	3/8	ФК-Ф16-ФН6	1,54 (39,1)	0,59(15,0)	0,66(16,8)	0,28(7,1)	0,69(17,5)	0,87(22,0)
3/8	1/2	ФК-FT6-FN8	1,73(43,9)	0,78(19,8)	0,66(16,8)	0,28(7,1)	0,69(17,5)	1,06(27,0)
1/2	1/4	-FC-FT8-FN4	1,59(40,4)	0,59(15,0)	0,90(22,9)	0,41(10,4)	0,87(22,2)	0,81(20,6)
1/2	3/8	-FC-F18-FN6	1,65(41,9)	0,59(15,0)	0,90(22,9)	0,41(10,4)	0,87(22,2)	0,87(22,2)
1/2	1/2	ФК-FT8-FN8	1,84 (46,7)	0,78(19,8)	0,90(22,9)	0,41(10,4)	0,87(22,2)	1,06(27,0)
1/2	3/4	-FC-FT8-FN12	1,90(48,3)	0,81(20,6)	0,90(22,9)	0,41(10,4)	0,87(22,2)	1,31(33,3)
5/8	1/2	-FC-FT10-FN8	1,84 (46,7)	0,78(19,8)	0,96(24,4)	0,50(12,7)	1,00(25,4)	1,06(27,0)
3/4	1/2	-FC-FT12-FN8	1,84 (46,7)	0,78(19,8)	0,96(24,4)	0,62(15,7)	1,13(28,6)	1,06(27,0)
3/4	3/4	-FC-FT12-FN12	1,90(48,3)	0,81(20,6)	0,96(24,4)	0,62(15,7)	1,13(28,6)	1,31(33,3)
7/8	3/4	-FC-FT14-FN12	1,96(49,8)	0,81(20,6)	1,02(25,9)	0,72(18,3)	1,25(31,8)	1,31(33,3)
1	3/4	-FC-FT16-FN12	2,10(53,3)	0,81(20,6)	1,23(31,2)	0,88(22,4)	1,50(38,1)	1,37(34,9)
1	1	-FC-FT16-FN16	2,45(62,2)	1,00(25,4)	1,23(31,2)	0,88(22,4)	1,50(38,1)	1,63 (41,3)
11/4	11/4	-FC-FT20-FN20	2,94(74,7)	1,00(25,4)	1,62(41,1)	1,09(27,7)	1,87(47,6)	2,13(54,0)
11/2	11/2	-FC-FT24-FN24	3,30(83,8)	1,09(27,7)	1,97(50,0)	1,43(36,3)	2,25(57,2)	2,37(60,3)

Т-образная трубка О.Д. (мм)	P-N PT Размер	Базовый Заказ Номер	Размер, мм(дюйм)
Т-образная трубка О.Д. (мм)	P-N PT Размер	Базовый Заказ Номер	L	B	C	E	D	F
3	1/8	-FC-MT3-FN2	28,7(1,13)	10,4(0,41)	12,9(0,51)	2,4(0,09)	12,0(0,47)	14,0(0,55)
3	1/4	ФК-МТ3-ФН4	33,5(1,32)	15,0(0,59)	12,9(0,51)	2,4(0,09)	12,0(0,47)	19,0(0,75)
4	1/8	-FC-MT4-FN2	29,7(1,17)	10,4(0,41)	13,7(0,54)	2,4(0,09)	12,0(0,47)	14,0(0,55)
6	1/8	-FC-MT6-FN2	31,3(1,23)	10,4(0,41)	15,3(0,60)	4,8(0,19)	14,0(0,55)	14,0(0,55)
6	1/4	-FC-MT6-FN4	35,8(1,41)	15,0(0,59)	15,3(0,60)	4,8(0,19)	14,0(0,55)	19,0(0,75)
6	3/8	-FC-MT6-FN6	37,7(1,48)	15,0(0,59)	15,3(0,60)	4,8(0,19)	14,0(0,55)	22,0(0,87)
6	1/2	-FC-MT6-FN8	42,5(1,67)	19,8(0,78)	15,3(0,60)	4,8(0,19)	14,0(0,55)	27,0(1,06)
8	1/8	-FC-MT8-FN2	32,1(1,26)	10,4(0,41)	16,2(0,64)	4,8(0,19)	16,0(0,63)	15,0(0,59)
8	1/4	-FC-MT8-FN4	37,0(1,46)	15,0(0,59)	16,2(0,64)	6,4(0,25)	16,0(0,63)	19,0(0,75)
8	3/8	-FC-MT8-FN6	38,5(1,52)	15,0(0,59)	16,2(0,64)	6,4(0,25)	16,0(0,63)	22,0(0,87)
8	1/2	-FC-MT8-FN8	43,3(1,70)	19,8(0,78)	16,2(0,64)	6,4(0,25)	16,0(0,63)	27,0(1,06)
10	1/8	-FC-MT10-FN2	33,0(1,30)	10,4(0,41)	17,2(0,68)	4,8(0,19)	19,0(0,75)	15,0(0,59)
10	1/4	-FC-MT10-FN4	37,8(1,49)	15,0(0,59)	17,2(0,68)	7,9(0,31)	19,0(0,75)	19,0(0,75)
10	3/8	-FC-MT10-FN6	39,4(1,55)	15,0(0,59)	17,2(0,68)	7,9(0,31)	19,0(0,75)	22,0(0,87)
10	1/2	-FC-MT10-FN8	44,2(1,74)	19,8(0,78)	17,2(0,68)	7,9(0,31)	19,0(0,75)	27,0(1,06)
12	1/4	-FC-MT12-FN4	40,3(1,59)	15,0(0,59)	22,8(0,90)	7,9(0,31)	22,0(087)	22,0(0,87)
12	3/8	-FC-MT12-FN6	41,9(1,65)	15,0(0,59)	22,8(0,90)	9,5(0,37)	22,0(087)	22,0(0,87)
12	1/2	-FC-MT12-FN8	46,7(1,84)	19,8(0,78)	22,8(0,90)	9,5(0,37)	22,0(087)	27,0(1,06)
12	3/4	-FC-MT12-FN12	49,7(1,96)	20,6(0,81)	22,8(0,90)	9,5(0,37)	22,0(087)	35,0(1,38)
14	3/4	-FC-MT14-FN12	49,7(1,96)	20,6(0,81)	24,4(0,96)	11,1(0,44)	25,0(0,98)	35,0(1,38)
15	1/2	-FC-MT15-FN8	46,7(1,84)	19,8(0,78)	24,4(0,96)	11,9(0,47)	25,0(0,98)	27,0(1,06)
16	3/8	-FC-MT16-FN6	41,9(1,65)	15,0(0,59)	24,4(0,96)	9,5(0,37)	25,0(0,98)	27,0(1,06)
16	1/2	-FC-MT16-FN8	46,9(1,85)	19,8(0,78)	24,4(0,96)	11,9(0,47)	25,0(0,98)	27,0(1,06)
20	1/2	-FC-MT20-FN8	47,9(1,89)	19,8(0,78)	26,0(1,02)	11,9(0,47)	32,0(1,26)	30,0(1,18)
20	3/4	-FC-MT20-FN12	49,7(1,96)	20,6(0,81)	26,0(102)	15,9(0,63)	32,0(1,26)	35,0(1,38)
22	3/4	-FC-MT22-FN12	49,7(1,96)	20,6(0,81)	26,0(1,02)	15,9(0,63)	32,0(1,26)	35,0(1,38)
22	1	-FC-MT22-FN16	57,9(2,28)	25,4(1,00)	26,0(1,02)	18,3(0,72)	32,0(1,26)	41,0(1,61)
25	3/4	-FC-MT25-FN12	53,4(2,10)	20,6(081)	31,3(1,23)	15,9(0,63)	38,0(1,50)	35,0(1,38)
25	1	-FC-MT25-FN16	62,3(2,45)	25,4(1,00)	31,3(1,23)	218(0,86)	38,0(1,50)	41,0(1,61)
